Android'de Navigation Drawer Menüsü

Bu yazımdaMayıs 2013’te Android Support Library'ninv4 kütüphanesineeklenen Navigation Drawer'dan bahsedeceğim. Bir çok uygulamada gördüğümüz bu yapıyı web sitelerindeki farklı bölümler arasında gezinmeye yarayan "navigasyon menüler" gibi düşünebiliriz. Resim 1: Örnek bir Na...

Bu yazımda Mayıs 2013’te Android Support Library'nin v4 kütüphanesine eklenen Navigation Drawer'dan bahsedeceğim. Bir çok uygulamada gördüğümüz bu yapıyı web sitelerindeki farklı bölümler arasında gezinmeye yarayan "navigasyon menüler" gibi düşünebiliriz.

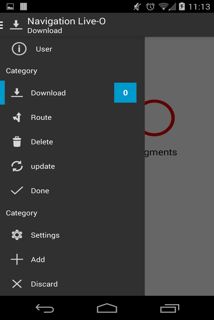

Navigation Drawer örneği

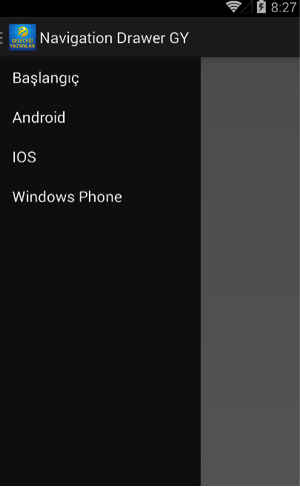

Resim 1: Örnek bir Navigation Drawer

Navigation Drawer'ın, DrawerLayout isimli bir layoutu mevcuttur. Yukarıda gördüğünüz görünümü bize sunan bu layouttur. İçinde de FrameLayout bulunmaktadır. FrameLayout'lar üst üste getirilebilme özelliğine sahiptirler. Yani biz ekranda menü kapalıyken görünen yere FrameLayout koyup menüden bir alan seçtiğimizde ona ait Fragment'ı FrameLayout’a yükleyip tek bir Activity üstünden bir çok farklı işlev sunabiliriz. Örnek kod üzerinden anlatıma devam edelim.

[code]<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/drawer_layout"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >


    <FrameLayout
        android:id="@+id/content_frame"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />


    <ListView
        android:id="@+id/drawer_list"
        android:layout_width="240dp"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        android:background="#111"
        android:choiceMode="singleChoice"
        android:divider="@android:color/transparent"
        android:dividerHeight="0dp" />

</android.support.v4.widget.DrawerLayout>[/code]

Bu XML layouta göz attığımızda Support kütüphanesinde bulunan DrawerLayout’u kullandığını görüyoruz. İçerdeki FrameLayout ise dinamik olarak değişecek içerik alanıdır yani bildiğimiz menü kapalıyken ekranda görünen yer. Burasını match_parent değeri ile en-boy olarak ekranı kaplamış hale getiriyoruz.

ListView ise soldan kaydırma yaptığımızda veya ActionBar üzerindeki Navigation Drawer’e ait ufak düğmeye tıkladığımızda ekrana gelen menüye ait ListViewdir.

Dört adet fragment için layout oluşturdum. Bunlar:

  • layout_androidfragment.xml

  • layout_homefragment.xml

  • layout_iosfragment.xml

  • layout_windowsphonefragment.xml

Bu layoutları sadece örnek teşkil etmesi için oluşturdum aslında. Hepsinin içinde birer adet TextView mevcut ve sadece hangi Fragment’i temsil ettiklerine dair bilgi (Bkz: android:text özniteliği) taşıyorlar. Herhangi bir tanesinin içeriği şu şekilde:

[code]<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal">

    <TextView
        android:id="@+id/textView1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Anasayfa"
        android:textAppearance="?android:attr/textAppearanceLarge"
        android:layout_centerHorizontal="true"
        android:layout_centerVertical="true"/>

</RelativeLayout>[/code]

ListView’in satır görünümünü ayarlamak için bir layout oluşturuyoruz. Bu sayede Adapter'ın belirlediğimiz stilde satırı göstermesini sağlayabiliriz.

[code]<TextView xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@android:id/text1"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:background="?android:attr/activatedBackgroundIndicator"
    android:gravity="center_vertical"
    android:minHeight="?android:attr/listPreferredItemHeightSmall"
    android:paddingLeft="16dp"
    android:paddingRight="16dp"
    android:textAppearance="?android:attr/textAppearanceListItemSmall"
    android:textColor="#fff" />[/code]

Evet buraya kadar layoutlarla olan işlemimiz tamamen son bulmuş oldu. Kod tarafında yapılacak eklemelere göz atalım:

src/ dizinindeki java dosyalarımız:

  • MainActivity
  • FragmentAndroid
  • FragmentIOS
  • FragmentWindowsPhone

Az önce bahsettiğimiz layoutları şimdi MainActivity içinde FragmentManager yardımıyla gösterelim:

src/MainActivity.java
​[code]private DrawerLayout mDrawerLayout;

// Sol Slider Açıldığında Görünecek ListView
private ListView mDrawerList;

// Navigation Drawer nesnesini ActionBar'da gösterir.
private ActionBarDrawerToggle mDrawerToggle;

// ActionBar'ın başlığı dinamik olarak değişecek draweri açıp kapattıkça
private String mTitle = "";
[/code]

MainActivity'nin sınıf kapsamındaki üyelerle ilgili gerekli tanımlamalarımız bu şekilde. Hepsinin neden yapıldığını yorum şeklinde eklediğim kod blokunda görebilirsiniz.

onCreate bloğuna göz atalım:

src/MainActivity.java
[code]@Override
	protected void onCreate(Bundle savedInstanceState) {

	super.onCreate(savedInstanceState);
	setContentView(R.layout.activity_main);

	// Content alanına fragment yüklemek için
	FragmentManager fragmentManager = getFragmentManager();
      FragmentTransaction ft = fragmentManager.beginTransaction();

      FragmentHome fragmentHome = new FragmentHome();
	ft.add(R.id.content_frame, fragmentHome);
	ft.commit();

	mTitle = "Geleceği Yazanlar";
	getActionBar().setTitle(mTitle);


	mDrawerLayout = (DrawerLayout) findViewById(R.id.drawer_layout);

	mDrawerList = (ListView) findViewById(R.id.drawer_list);

	// iconu ve açılıp kapandığında görünecek texti veriyoruz.
	mDrawerToggle = new ActionBarDrawerToggle(this, mDrawerLayout,
				R.drawable.ic_drawer, R.string.drawer_open,
				R.string.drawer_close) {

	// drawer kapatıldığında tetiklenen method
	public void onDrawerClosed(View view) {
		getActionBar().setTitle(mTitle);
		invalidateOptionsMenu();
      }

	// drawer açıldığında tetiklenen method
	public void onDrawerOpened(View drawerView) {
		getActionBar().setTitle("Navigation Drawer GY");
		invalidateOptionsMenu();
	}

	};

	// Açılıp kapanmayı dinlemek için register
	mDrawerLayout.setDrawerListener(mDrawerToggle);

	// Navigationdaki Drawer için listview adapteri
	ArrayAdapter adapter = new ArrayAdapter(getBaseContext(),
				R.layout.drawer_list_item, getResources().getStringArray(R.array.menu));

      // adapteri listviewe set ediyoruz
	mDrawerList.setAdapter(adapter);

	// actionbar home butonunu aktif ediyoruz
	getActionBar().setHomeButtonEnabled(true);

	// navigationu tıklanabilir hale getiriyoruz
	getActionBar().setDisplayHomeAsUpEnabled(true);

	// sol slider açıldığında gelen listviewin tıklama eventi
	mDrawerList.setOnItemClickListener(new OnItemClickListener() {

	@Override
	public void onItemClick(AdapterView parent, View view,int position, long id) {

	// itemleri arraya tekrar aldık
	String[] menuItems = getResources().getStringArray(R.array.menu);

	// dinamik title yapmak için actionbarda tıklananın titlesi görünecek
	mTitle = menuItems[position];

      FragmentManager fragmentManager = getFragmentManager();
	FragmentTransaction ft = fragmentManager.beginTransaction();

	// fragmenti contente yerleştirme.
	if(position==0){
		FragmentHome fragmentHome = new FragmentHome();
	      ft.replace(R.id.content_frame, fragmentHome);
	      ft.commit();
	}else if(position==1){
		FragmentAndroid fragmentAndroid = new FragmentAndroid();
		ft.replace(R.id.content_frame, fragmentAndroid);
		ft.commit();
	}else if(position==2){
		FragmentIOS fragmentIOS = new FragmentIOS();
		ft.replace(R.id.content_frame, fragmentIOS);
		ft.commit();
	}else if(position==3){
		FragmentWindowsPhone fragmentWindowsPhone = new FragmentWindowsPhone();
		ft.replace(R.id.content_frame, fragmentWindowsPhone);
					ft.commit();
	}

	// draweri kapat
	mDrawerLayout.closeDrawer(mDrawerList);

			}
		});
	}
[/code]

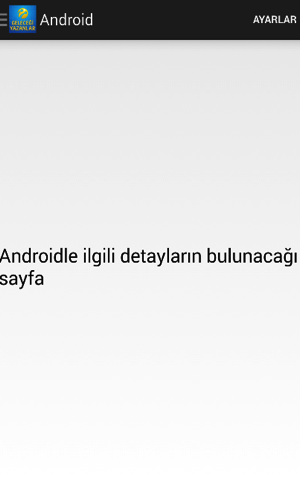

Resim 2: Soldaki Navigation Drawer'da Android öğesine tıkladığınızda sağdaki FragmentAndroid yüklenir.

Kod başta birazcık karmaşık gelebilir. Fakat yapılan işlemleri üstüne yorum satırı koydum ve yine burada ufakça özetlemek istiyorum. Fragment'lar kafanızı karıştırabilir o yüzden Fragment ile ilgili ön bilgi vermek istiyorum. Fragment'lar da Activityler gibi yaşam döngüsüne sahip olan alt Activity parçacıklarıdır. Dinamik olarak çalışma esnasında eklenebilirler silinebilirler ve Activity'lere göre çok daha esnektirler. Bu yüzden büyük ve çok sayfalı projelerde tercih sebebidir. Activity'ler üzerinde koşarlar. Projemiz tamamen Fragment'lar üzerinden yürüyecek. Activity’miz burada sadece taşıyıcı görevi görüyor. onCreate bloğunda direk anasayfayı temsil eden HomeFragment’i FrameLayout’a yükledik. Bu sayede Activity ilk açıldığında direk ekranda layout_homefragment.xml görüntülenmiş olacak. Çünkü content_frame isimli ekranı kaplamış FrameLayout’a HomeFragment’i yükledik. Fragment'lar da tıpkı Activity'ler gibi layout dosyası alabilir ve ekrana onu gösterebilirler.

Kodda bulunan diğer kısım ActionBarDrawerToggle’dır.O kısımda ActionBar’a verdiğimiz simgeyi ekliyor ve ona tıkladığımızda da menü açılmasını sağlıyoruz. Aslında uygulamamızda bir menünün olduğunu kullanıcının anlaması için vardır. Daha sonrada adapter oluşturup elimizde bulunan bir listeyi menüde bulunan ListView’e yükledik. ListView’in herhangi bir alanına tıklandığında içerik alanındaki Fragment'ı güncellemeyi de kod kısmında gördüğünüz şekilde gerçekleştirdim.

[code]@Override
	protected void onPostCreate(Bundle savedInstanceState) {
		super.onPostCreate(savedInstanceState);
		mDrawerToggle.syncState();
	}

	@Override
	public boolean onOptionsItemSelected(MenuItem item) {
		//draweri sadece swipe ederek açma yerine sol tepedeki butona basarak açmak için
		if (mDrawerToggle.onOptionsItemSelected(item)) {
			return true;
		}
		return super.onOptionsItemSelected(item);
	}

	@Override
	public boolean onPrepareOptionsMenu(Menu menu) {
		boolean drawerOpen = mDrawerLayout.isDrawerOpen(mDrawerList);
		// navigationDrawer açıldığında ayarları gizlemek için
		menu.findItem(R.id.action_settings).setVisible(!drawerOpen);
		return super.onPrepareOptionsMenu(menu);
	}

	@Override
	public boolean onCreateOptionsMenu(Menu menu) {
		getMenuInflater().inflate(R.menu.main, menu);
		return true;
	}
[/code]

Kalan metodlar da bu şekilde. Açıklamaları yine koda yorum olarak ekledim görebilirsiniz.

Herhangi bir Fragment nesnesinin nasıl oluşturduğunuda gösterip yazıya son vermek istiyorum.

[code]public class FragmentHome extends Fragment {

	@Override
	public View onCreateView(LayoutInflater inflater, ViewGroup container,
			Bundle savedInstanceState) {
		// TODO Auto-generated method stub
		View view = inflater.inflate(R.layout.layout_homefragment, container,false);
		return view;
	}
}
[/code]

Kodda gördüğünüz üzere Fragment'ın zorunlu metodu olan onCreateView içerisinde layout, View nesnesine dönüştürülüyor.

Bu yazıda kısaca Android Support Library içinde bulunan Navigation Drawer nesnesini ve dinamik olarak Fragment'lar sayfaya nasıl yüklenir değiştirilir onu gördük. Örnek projeyi Github'a yükledim. İndirip çalıştırmanızı öneririm. Çünkü burada paylaştığım kodlardan ziyade paylaşmadığım resource (resimler, values dosyaları vb.) kısmı da projenin içinde mevcut.

Github adresi: https://github.com/ahmtbrk/navigationdrawer

İyi çalışmalar dilerim.
